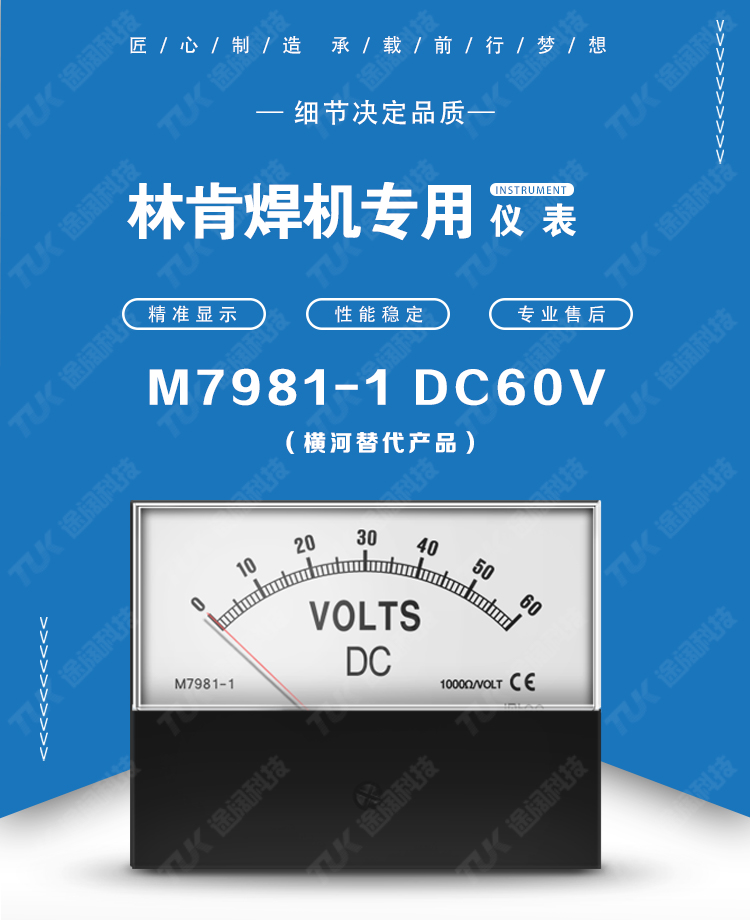

M7981-1 DC60V 替代横河yokogawa 林肯焊机用电压表电流表指针表

林肯焊机电流表、林肯焊机电压表、林肯焊机功率表、林肯焊机指针表 、横河yokogawa

产品描述：

M7981-1 DC60V  YOKOGAWA林肯焊机交直流电压表电流表、自压表是应用磁白效应工作的，磁自系电工仪表的测量机

构是由固定的磁路系统和可动部分组成的。仪表的磁路系统包括永磁铁1，固定在磁铁两极的极掌2以及处于两个极掌之间的圆柱形铁芯3。圆柱形铁芯固定在仪表支架上，用来减小磁阻，并使极掌和铁芯间的空气隙中产生均匀的辐射形磁场。处在这个磁场中的可动线圈4绕转轴偏转时，两个有效边上的磁场也总是大小相等，并且方

向是与线圈边相互垂直的。可动线圈绕在铝框上。转轴分成前后两部分，每个半轴的一端固定在动圈铝框上

另一端则通过轴尖支撑于轴承中。在前半轴还装有指针，当可动部分偏转时，用来指示被测电量的大小。 YOKOGAWA林肯焊机交流电压表M8456-1

结构材料组成:透明PC面盖，电胶木底座，可根据要求定制半透明盖指针:

标准仪表指针为铝合金制成，可根据客户要求定制黑色、红色、白色等指针。可增加设定指针，指示设定值抗静申处理:

仪表均经过抗静由处理，降低静电对仪表准确度的影响。阻尼与过冲:

阻尼和过冲，可按客户要求定制。通常，当指针设定在满刻度2/3的位置时，过冲不超过百分之十五精度等级:

Class:1.5/2.5工作温度:

-20~50摄氏度安装位置:

除非另有规定，通常仪表是在垂直位置安装。其它位置如:水平/倾斜安装可根据客户要求定制。相应的准确度等级仅对规定的安装位置有效。使用注意事项:

1.不可接反。

2.不可超量程。

3.注意调零。

4.指针稳定后再读数。产品系列
