Halstrup-Walcher 微差压传感器；

Halstrup-Walcher 阀门执行器;

Halstrup-Walcher 精确定位控制系统；

Halstrup微差压传感器

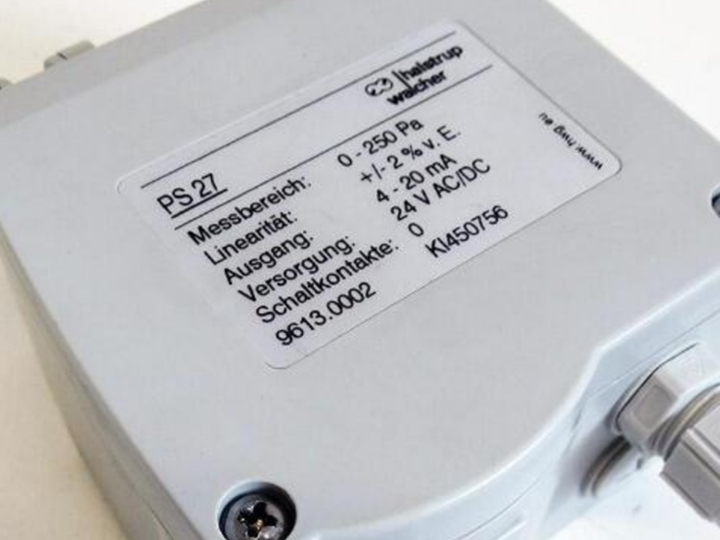

halstrup-walcher差压变送器PS27

差压变送器，用于测量标准应用中的正或负压差特殊性质

适用于高帽导轨安装和墙面安装

可选输出信号0/2..10 V，0/4..20mA或0..5V输出信号的可选衰减长达4s(可选)

液晶显示器(可选)可校准的

通过外部信号进行零位调整可减少维护工作

可调式限位开关可连接例如B风扇或信号发生器，并节省额外的电路(可选)

该压力变送器特别适用于采暖，空调和通风技术(HVAC)中的过滤器和压力监测。通过可选的显示屏，可以在

现场以Pa或kPa读出测量值。可选的高达4s的时间常数其至允许在湍流压力条件下使用，并产生衰减的输出信

号。为了减少接线工作，该设备还提供两线制版本(可选)。除墙壁结构外，PS 27还适用干高帽式导轨安装。该设备可选配ISO工厂校准证书或DAkkS认证的一部分的校准证书。

特征 :

- 从 0...10Pa 的低量测范围

- 高精度及耐久之稳定性

- 无零点偏移 ( 因具零点自动设定功能 )

- 低迟滞性及低温依赖

- 的线性

- 可选择量测气体压力或气体流速讯号传输

- 高度之 EMC

- 可变之时间常数

- RS 232 C 计算机接口 (V24)( 选用规格 )

- RS 485 计算机接口 ( 选用规格 )

德国哈斯瓦谢Halstrup-Walcher传感器*，质量可靠，价格低。差压变送器和校准设备是非常适合用在通风和空调技术的过滤控制，以及在洁净室和医疗技术。测量范围: ±10Pa到250Pa

halstrup-walcher公司所制造的压力传讯器，乃是设计用来测量非侵蚀性气体及气态介质。这些压力测量装置的原理是使用铍青铜薄膜与气体接触，然后测量其微小变形。铍青铜薄膜适合放置在两个不同气室中，然后记录正负压力之差别。装置已把零件的摩擦系数减至小。

铍青铜是拥有高度弹性的材质，尽管在不同温度状态下长时间使用，仍能保持高稳定度。铍青铜的后滞现象相当微小。

本技术适合用来制造高质量的压力测量装置，其精度能达到几个Pa.

具体型号：PUC 24 无尘室差压监控装置 专门用于无尘室环境监控；

P29专业用语测量腐蚀性气体的微差压传感器：如煤气等；

P26 p92智慧型流量/差压传讯器   可测量流量开平方根输出之差压传讯器。

PU/PI 标准型差压传讯器  ；

PIZ 二线式差压传讯器  特点：双线式回路科技；

PS10 经济型差压传讯器  特点：价格合理/性能优异 ；

PK15 差压传讯器+可调开关 特点：有可调整极限开关；

PS18 经济型差压传讯器 特点：IP20之差压传讯器；

PS 27 特点：用于简单应用之基本感应器  ；

REG 21 差压传讯器+二段开关量输出  特点:于控制面板外壳上有两个极限开关   ；

EMA200 携带式压力侦测计 特点：可记忆测量大/小值之可携带式数位压力表  ；

EMA84  EMA150 高精度携带式侦测计  特点：提供高精度测量     ；

KAL84  可携式压力校正器   轻便型校正装置   ；

KAL100 通讯型可携式压力校正器  轻便型

AD/BA 1000 AD1000压力侦测/BA1000大气压力侦测   特点：压力传感器；

BA 90 数位式压力传感器   特点：数位型精确气压计

产品型号：PU/PI/PIZ

P- 传讯器是一种专门用来量测正、负压力及差压的电子 - 气压式转换器。本转换器的关键部份为一置有材质为铍青铜的薄膜的压力量测箱。

此量测箱内两气室间的压力差致使薄膜产生偏移。该偏移量便由感应检出的方式量得。在本转换器中并不含有具机械性磨耗的零件

特征：

- 高灵敏度

( 量测范围从 50Pa 到 100kPa)

- 高精度及耐久之稳定性

- 低零点偏移，迟滞性及低温度依赖

- 大范围之工作电压

- 亦可作为双线系统 (PIZ)

- 具有校正说明书， 10 量测点

( 选用规格 ) 本转换器在通风及空调系统上有广泛的应用，同时也可以应用在水位监视、过滤器监视及量测小量容积等方面上。

德国halstrupwalcher*，质量可靠，价格低。差压变送器和校准设备是非常适合用在通风和空调技术的过滤控制，以及在洁净室和医疗技术。测量范围: ±10Pa到250Pa

halstrup-walcher公司所制造的压力传讯器，乃是设计用来测量非侵蚀性气体及气态介质。这些压力测量装置的原理是使用铍青铜薄膜与气体接触，然后测量其微小变形。铍青铜薄膜适合放置在两个不同气室中，然后记录正负压力之差别。装置已把零件的摩擦系数减至小。

铍青铜是拥有高度弹性的材质，尽管在不同温度状态下长时间使用，仍能保持高稳定度。铍青铜的后滞现象相当微小。

本技术适合用来制造高质量的压力测量装置，其精度能达到几个Pa.

具体型号：PUC 24 无尘室差压监控装置 专门用于无尘室环境监控；

P29专业用语测量腐蚀性气体的微差压传感器：如煤气等；

P26 p92智慧型流量/差压传讯器   可测量流量开平方根输出之差压传讯器。

PU/PI 标准型差压传讯器  ；

PIZ 二线式差压传讯器  特点：双线式回路科技；

PS10 经济型差压传讯器  特点：价格合理/性能优异 ；

PK15 差压传讯器+可调开关 特点：有可调整极限开关；

PS18 经济型差压传讯器 特点：IP20之差压传讯器；

PS 27 特点：用于简单应用之基本感应器  ；

REG 21 差压传讯器+二段开关量输出  特点:于控制面板外壳上有两个极限开关   ；

EMA200 携带式压力侦测计 特点：可记忆测量大/小值之可携带式数位压力表  ；

EMA84  EMA150 高精度携带式侦测计  特点：提供高精度测量     ；

KAL84  可携式压力校正器   轻便型校正装置   ；

KAL100 通讯型可携式压力校正器  轻便型

AD/BA 1000 AD1000压力侦测/BA1000大气压力侦测   特点：压力传感器；

BA 90 数位式压力传感器   特点：数位型精确气压计

德国halstrup-walcher,电动阀门执行器

扭矩5Nm、10Nm、15Nm、20Nm带故障安全位置复位弹簧,工作电压AC 24V,接收控制信号DC 0...10V ,机械调节范围0...90度,预留连接电缆.

型号变化主要在于是否带有用于设置偏置,区间的可调控制信号,以及用于辅助功能的可调辅助开关.

可以完全替代Belimo,Siemens,Elodrive,Johnson controls,Joventa.等阀门控制执行器

弹簧复位执行器、防火排烟执行器 、风门执行器 、

转动控制

根据执行器与风阀转轴的安装位置不同,可心实现左转或右转控制.

一量接收到输入信号(>0V),执行器即向"90度"方向转动.只要控制信号不变,则执行器保持位置不变.

当操作信号中断时,执行器返回到零位.

故障安全功能

当电源故障或工作电压被关闭时,执行器复位弹簧会使风阀自动返回到安全的"0"位置.

电气指示:执行器的电子线路可以产生出与0度~~~90度转角范围成比例的DC 0~~~10V输出电压.

手动控制

执行器可以通过六角扳手将风阀调整到任何位置,并可利用改锥加以锁定.在释放机械锁定,或短时施加工作电压后,执行器将自动返回"0"位置

型号有：

扭矩为：5Nm 的有：

RCP-510

RCP-512

RFP-510

RCM-510

RCM-512

RCP-210

RCP-212

RCM-210

RCM-212

RFM-210

扭矩为：10Nm 的有：

RCP-520

RCP-522

RCM-520

RCM-522

RCP-220

RCP-222

RCM-220

RCM-222

扭矩为：15Nm 的有：

RCP-540

RCP-542

RCM-540

RCM-542

RCP-240

RCP-242

RCM-240

RCM-242

带弹簧复位的型号有：

SCP-510/ SCP-520

SCP-512/ SCP-522

SCP-210/ SCP-220

SCP-212/ SCP-222

SCM-210/ SCM-222

SCM-212/ SCM-222

SCM-510/ SCM-520

SCM-512/SCM-522

带防火阀的型号有：

5Nm / 8Nm 4Nm

SLP-511-2

SLP-521-2

SLP-511-3

SLP-521-3

SLP-511-209

SLP-521-209

SLP-511-309

SLP-521-309

SLP-211-2

SLP-221-2

SLP-211-3

SLP-221-3

SLP-211-209

SLP-221-209

SLP-211-309

SLP-221-309

LM230A GDB331.1E E-BF-05C2E M-9304-ADA-1 DAN2N

RCP-512 LM230A-S GDB336.1E E-BF-05C2E + E-AB-AS2 M-9304-ADC-1 DAN2.SN

RFP-510 LM230A-F

RCM-510 LM230ASR E-BF-05P2E

RCM-512 LM230ASR + S2A E-BF-05P2E + E-AB-AS2

RCP-210 LM24A GDB131.1E E-BF-05C1E M-9304-AGA-1 DAN1N

RCP-212 LM24A-S GDB136.1E E-BF-05C1E + E-AB-AS2 M-9304-AGC-1 DAN1.SN

RCM-210 LM24A-SR GDB161.1E E-BF-05P1E M-9304-GGA-1 DMN1.2N

RCM-212 LM24A-SR + S2A E-BF-05P1E + E-AB-AS2

RFM-210 LM24A-SR-F

10Nm 10Nm 10Nm 8Nm 8Nm

RCP-520 NM230A GLB331.1E E-BN-10C2E M-9108-ADA-1 DAS2

RCP-522 NM230A-S GLB336.1E E-BN-10C2E + E-AB-AS2 M-9108-ADC-1 DAS2.S

RCM-520 NM230A-SR E-BN-10P2E M-9108-GDA-1 DMS2.2

RCM-522 NM230A-SR + S2A E-BN-10P2E + E-AB-AS2 M-9108-GDC-1 DMS2.2S

RCP-220 NM24A GLB131.1E E-BN-10C1E M-9108-AGA-1 DAS1

RCP-222 NM24A-S GLB136.1E E-BN-10C1E + E-AB-AS2 M-9108-AGC-1 DAS1.S

RCM-220 NM24A-SR GLB161.1E E-BN-10P1E M-9108-GGA-1 DMS1.1

RCM-222 NM24A-SR + S2A GLB166.1E E-BN-10P1E + E-AB-AS2 M-9008-GGC-1 DMS1.1S

15Nm 15Nm 8Nm 16Nm

RCP-530 GEB331.1E E-BN-15C2E M-9116-ADA-1 DA2

RCP-532 GEB336.1E E-BN-15C2E + E-AB-AS2 M-9116-ADC-1 DA2.S

RCM-530 E-BN-15P2E M-9116-GDA-1 DM2.2

RCM-532 E-BN-15P2E + E-AB-AS2 M-9116-GDC-1 DM2.2S

RCP-230 GEB131.1E E-BN-15C1E M-9116-AGA-1 DA1

RCP-232 GEB136.1E E-BN-15C1E + E-AB-AS2 M-9116-AGC-1 DA1.S

RCM-230 GEB161.1E E-BN-15P1E M-9116-GGA-1 DM1.1

RCM-232 GEB166.1E E-BN-15P1E + E-AB-AS2 M-9016-GGC-1 DM1.1S

20Nm 20Nm 20Nm

RCP-540 SM230A E-BN-20C2E

RCP-542 SM230A-S E-BN-20C2E + E-AB-AS2

RCM-540 SM230A-SR E-BN-20P2E

RCM-542 SM230A-SR + S2A E-BN-20P2E + E-AB-AS2

RCP-240 SM24A E-BN-20C1E

RCP-242 SM24A-S E-BN-20C1E + E-AB-AS2

RCM-240 SM24A-SR E-BN-20P1E

RCM-242 SM24A-SR + S2A E-BN-20P1E + E-AB-AS2

2011-11-30 / Su

Cross reference list

Damper actuator

NEWENTA Belimo Siemens Elodrive Johnson

Controls

Joventa

Spring Return

5Nm/ 8Nm 4Nm 7Nm 6Nm 6Nm

SCP-510/ SCP-520 LF230 GMA321.1E E-BT-04A2E M-9206-BDA-1S DAF2.06

SCP-512/ SCP-522 LF230-S GMA326.1E E-BT-04A2E + E-AB-AS2 M-9206-BDB-1S DAF2.06S

SCP-210/ SCP-220 LF24 GMA121.1E E-BT-04A1E M-9206-BGA-1S DAF1.06

SCP-212/ SCP-222 LF24-S GMA126.1E E-BT-04A1E + E-AB-AS2 M-9206-BGB-1S DAF1.06S

SCM-210/ SCM-222 LF24-SR GMA161.1E E-BT-04P1E M-9206-GGA-1S DMF1.06

SCM-212/ SCM-222 GMA166.1E E-BT-04P1E + E-AB-AS2 M-9206-GGC-1S DMF1.06S

SCM-510/ SCM-520 GMA161.1E E-BT-04P2E M-9206-GGA-1S DMF1.06

SCM-512/SCM-522 GMA166.1E E-BT-04P2E + E-AB-AS2 M-9206-GGC-1S DMF1.06S

Fire Damper

5Nm / 8Nm 4Nm

SLP-511-2

SLP-521-2

BLF230

SLP-511-3

SLP-521-3

BLF230

SLP-511-209

SLP-521-209

BLF230-T

SLP-511-309

SLP-521-309

BLF230-T

SLP-211-2

SLP-221-2

BLF24

SLP-211-3

SLP-221-3

BLF24

SLP-211-209

SLP-221-209

BLF24-T

SLP-211-309

SLP-221-309

BLF24-T
