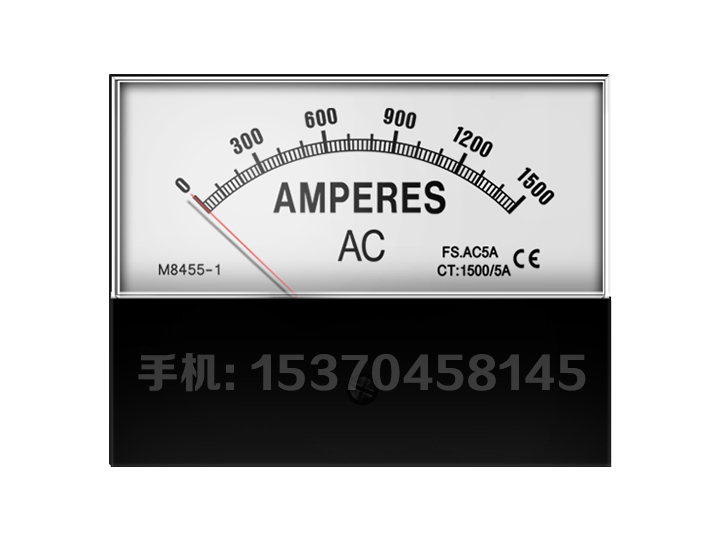

林肯焊机电表交流电流表M8455-1,电流表是应用磁电效应工作

的,磁电系电工仪表的测量机构是由固定的磁路系统和可动部分组成的。仪表的磁路系统包括永磁铁1,固定在磁铁两极的极掌2以及处于两个极掌之间的圆柱形铁芯3圆柱形铁芯固定在仪表支架上,用来减小磁阻,并使极掌和铁芯间的空气隙中产生均匀的辐射形磁场。

林肯焊机仪表交流电流表M8455-1,电流表是应用磁电效应工作的,磁电系电工仪表的测量机构是由固定

的磁路系统和可动部分组成的仪表的磁路系统包括永磁铁1,固定在磁铁两极的极掌2以及处于两个极掌之间的圆柱形铁芯3圆柱形铁芯固定在仪表支架上用来减小磁阻,并使极掌和铁芯间的空气隙中产生均匀的辐射形磁场。处在这个磁场中的可动线圈4绕转轴偏转时,两个有效边上的磁场也总是大小相等,并且方向是与线圈边相互垂直的。可动线圈绕在铝框上。转轴分成前后两部分,每个半轴的一端固定在动圈铝框上,另一端则通过轴尖支撑于轴承中。在前半轴还装有指针,当可动部分偏转时,用来指示被测电量的大小。

林肯焊机专用表交流电流表M8455-1结构材料组成

透明PC面盖,电胶木底座,可根据要求定制半透明盖

指针:

标准仪表指针为铝合金制成,可根据客户要求定制黑色、红色、白色等指针。可增加设定指针,指示设定值抗静电处理:

仪表均经过抗静电处理,降低静电对仪表准确度的影响。阻尼与过冲:

阻尼和过冲,可按客户要求定制。通常,当指针设定在满刻度23的位置时,过冲不超过百分之十五精度等级

Class:1.52.5

工作温度

-20~50摄氏度

安装位置

除非另有规定,通常仪表是在垂直位置安装。其它位置如:水平倾斜安装可根据客户要求定制。相应的准确度等级仅对规定的安装位置有效。使用注意事项:

1不可接反。

2不可超量程。

3注意调零。

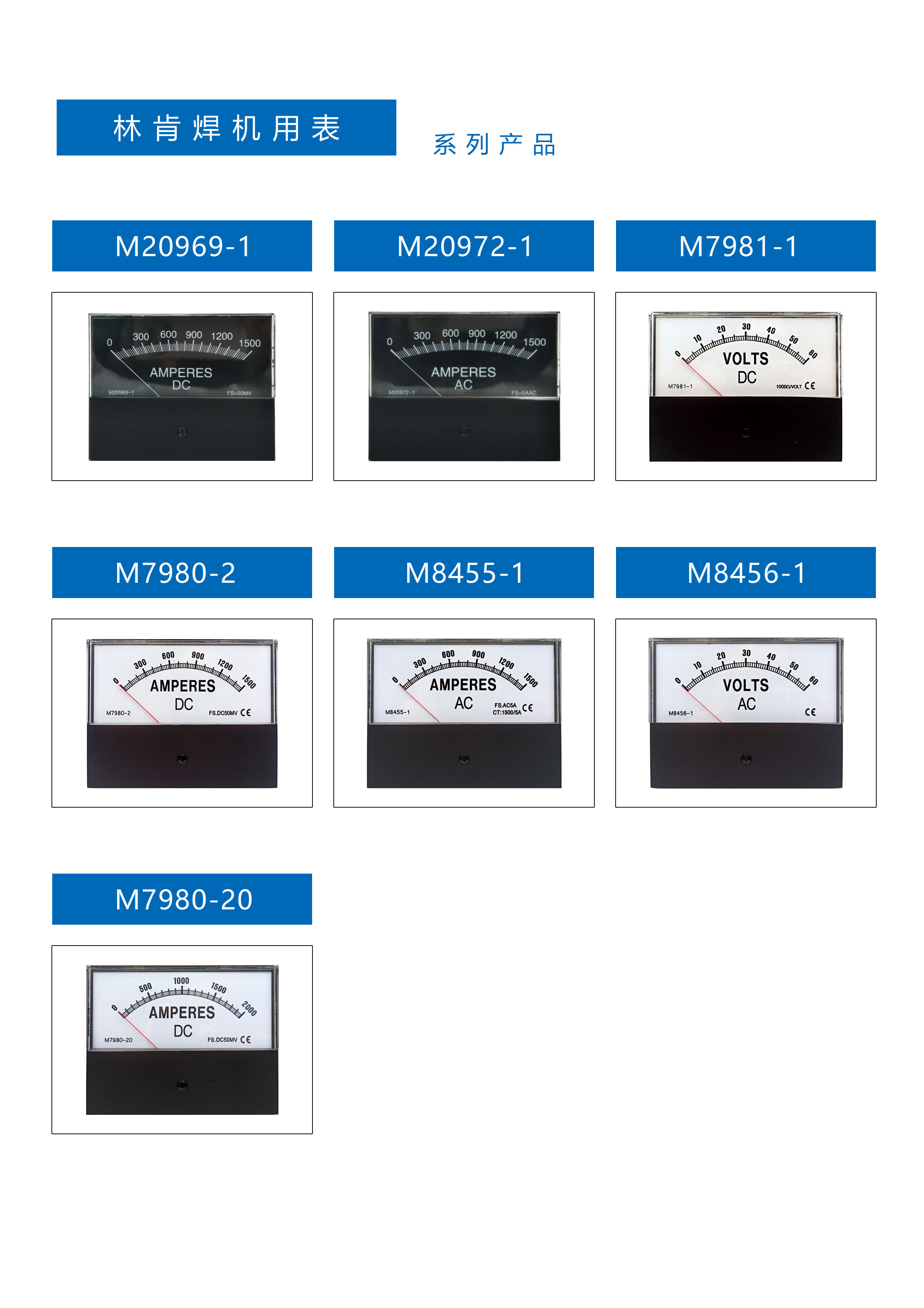

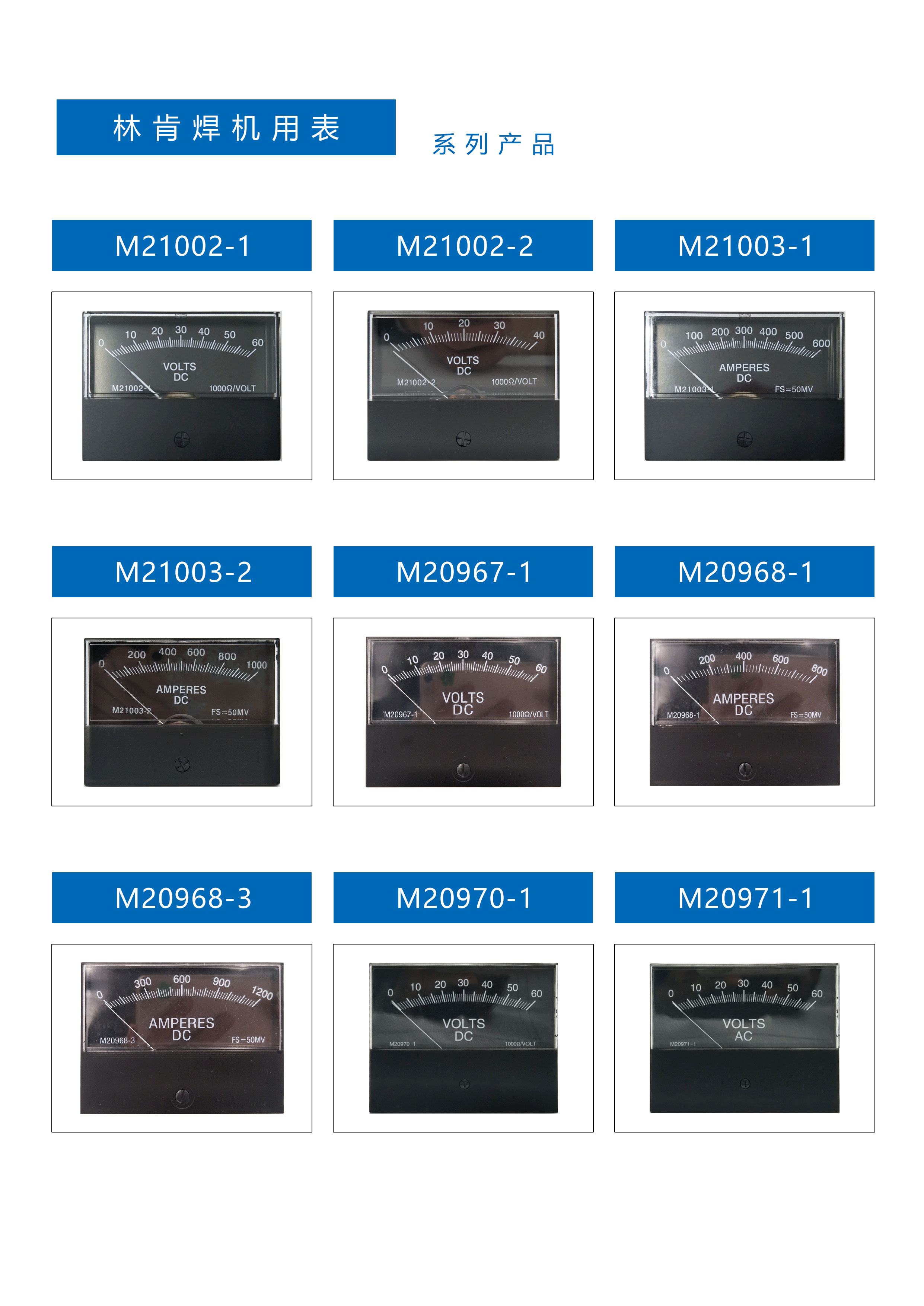

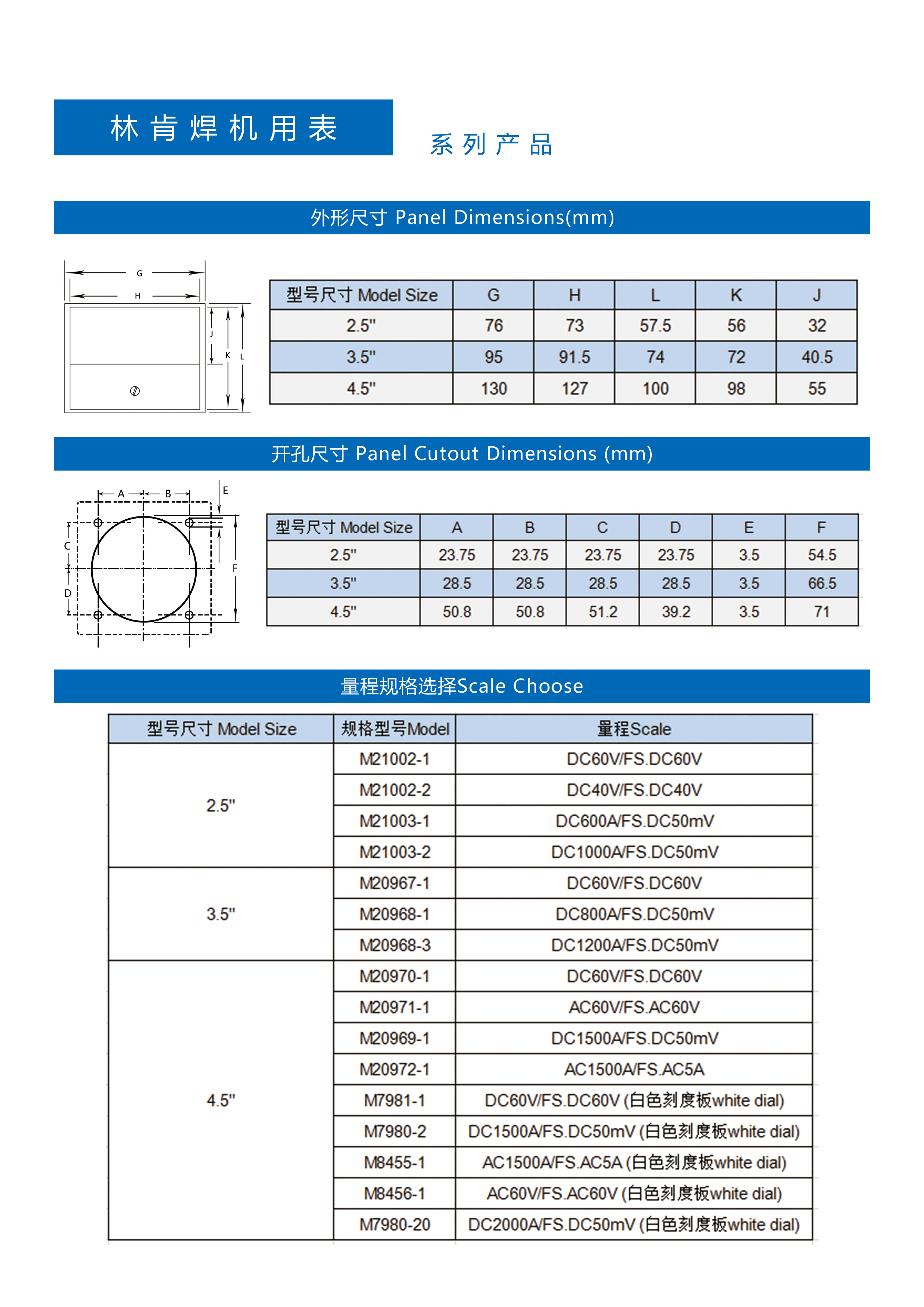

4指针稳定后再读数。产品系列:
